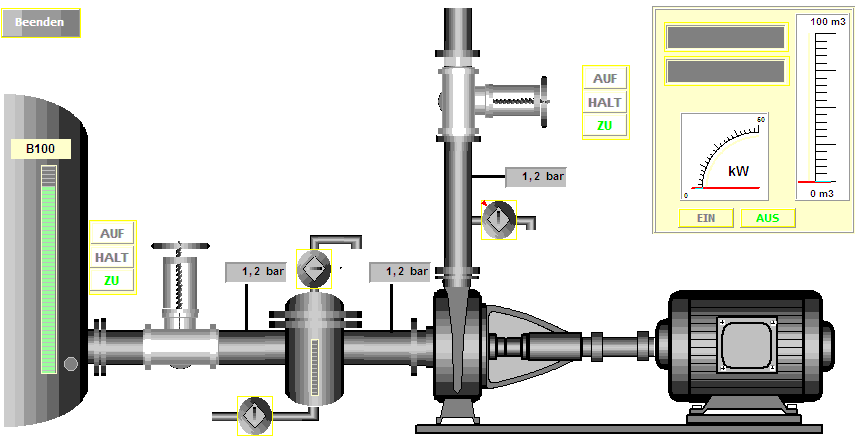

  pumpeKreiselradpumpe

Simuliert eine Kreiselradpumpe.

Das Modell verdeutlicht die wichtigsten Bedienungen beim An- und Abfahren sowie beim Betreiben von Kreiselradpumpen.

Beinhaltet die Darstellung verschiedener Kennlinien sowie die Erörterung des Leistungsbedarfes.

Freischaltcode erforderlich

17.09.2010

NEU

2 534 KB

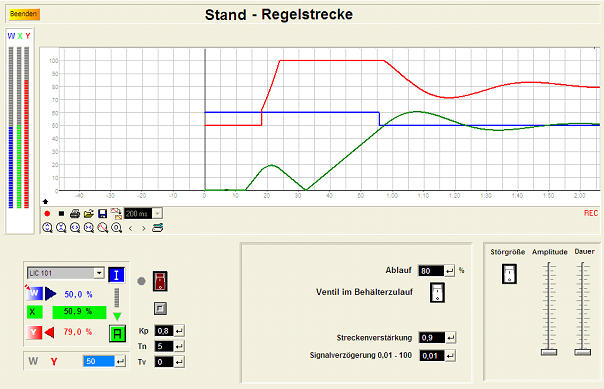

  Reglermodelle

Simuliert verschiedene Regelstrecken und die Regelparameter.

Die Regelstrecken Stand, Durchfluss, Druck und Temperatur können ganz einfach eingestellt und beobachtet werden.
Am Regler können die Parameter Kp, Tn und Tv  verändert werden

Alle Werte können auf einem Schreiber protokolliert werden.

Auf die Regelstrecken können Störgrößen mit unterschiedlicher Amplitude und zeitlicher Dauer aufgeschaltet werden.

Freischaltcode erforderlich
.

04.07.2010

2 499 KB

 Thermik

Enthält mehrere Excel-Tabellen in welchen folgende Diagramme dargestellt werden:
Dampfdruckdiagramm nach Raoult und Dalton
McCabe-Thiele Diagramm
Rechenbeispiele für Kreuz- und Gegenstromextraktion
Beladungsdiagramm für Solventextraktion
Arbeitsblätter

Auswahl von bekannten Stoffgemischen
Alle Diagramme passen sich interaktiv beim Verändern der Parameter an.
Im McCabe-Thiele Diagramm werden automatisch die Trennstufen eingezeichnet

17.10.2010

168 KB

Extraktion

Vermittelt die Zusammenhänge einer Flüssig/Flüssigextraktion.

Anhand einfacher Modelle kann der Stoffübergang und das Verteilungsgesetz nach Nernst gezeigt  werden.
Das Modell verfügt über folgende interaktive Simulationen:

Modul Grundlagen: Einstufige, zweistufige Extraktion

Freischaltcode erforderlich



Modul Kreuz- Gegenstrom:
  1-stufige Gleichstromextraktion
  3-stufige Kreuzstromextraktion
  3-stufige Gegenstromextraktion.

Freischaltcode erforderlich

28.02.2010

2 200 KB

  Druckregelung

simuliert eine komplexe Anlage mit Druckbehältern, mit mehreren Regelventilen und Absperrarmaturen.

Die Simulation enthält typische Druckmessumformer, die entsprechend eingestellt werden können.

Auf Schreibern werden alle Prozessparameter protokolliert.

Freischaltcode erforderlich

26.05.2009

  Batchprozess

simuliert einen chemischen Batchprozess mit mehreren Behältern, Zählern und verschiedenen Regelstrecken mit Ablaufsteuerung.
- Erstellen eigener Steuerrezepte.
- Vermittelt die grundlegenden Überlegungen zu einer Ablaufsteuerung.

Freischaltcode erforderlich

26.01.2010

NEU

3 250 KB
